آشنایی با سنسور فشار دانفوس DST P110 و کاربرد آن در سیستم‌های تبرید
آشنایی با سنسور فشار دانفوس DST P110و کاربرد آن در سیستم‌های تهویه و تبرید
در سیستم‌های تبرید و تهویه مطبوع، اندازه‌گیری دقیق فشار نقش مهمی در افزایش راندمان، کاهش مصرف انرژی و حفاظت از تجهیزات برودتی دارد. تجهیزاتی مانند چیلر، سردخانه، هیت‌پمپ، سیستم‌های VRF و واحدهای تبرید صنعتی برای کنترل صحیح سیکل تبرید، عملکرد کمپرسور، شیر انبساط الکترونیکی (EEV) و فن کندانسور به اندازه‌گیری دقیق فشار مبرد نیاز دارند.
در گذشته این وظیفه توسط پرشر سوئیچ‌ها انجام می‌شد، اما امروزه کنترلرهای هوشمند به مقادیر لحظه‌ای فشار نیاز دارند. به همین دلیل ترانسمیترهای فشار (Pressure Transmitters) جایگزین پرشر سوئیچ‌های سنتی شده‌اند.
سنسورهای فشار سریDST شرکتDanfoss آکوکنترل با اندازه‌گیری فشار مبرد و تبدیل آن به سیگنال الکتریکی، اطلاعات لازم را در اختیار کنترلر قرار می‌دهند تا سیستم تبرید با بالاترین دقت و بیشترین راندمان کنترل شود. دقت بالا، دوام فوق‌العاده و سازگاری با انواع مبردها، این خانواده را به یکی از محبوب‌ترین سنسورهای فشار در صنعت تبرید تبدیل کرده است.

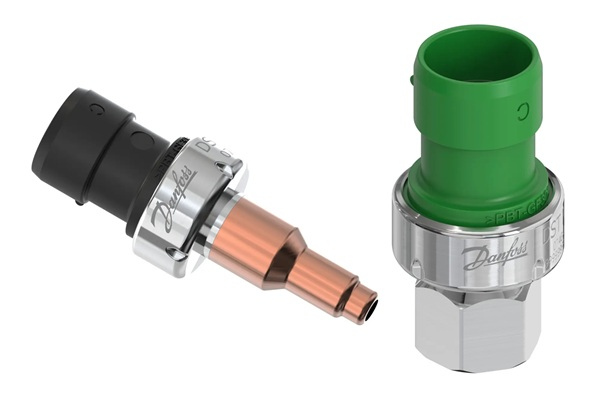

ویژگی های سنسور فشار Danfoss DST P110
سنسور فشارDanfoss DST P110 نسل جدید ترانسمیترهای فشار دانفوس است که با تکیه بر بیش از سه دهه تجربه این شرکت در توسعه حسگرهای مبتنی بر فناوریMEMS طراحی شده است. این سنسور علاوه بر ارائه دقت بالا در اندازه‌گیری فشار، به یک پلتفرم الکترونیکی هوشمند مجهز شده است که قابلیتSelf-Diagnostic را در اختیار سیستم قرار می‌دهد. در نتیجه، عملکرد سیستم پایدارتر شده، فرآیند عیب‌یابی ساده‌تر می‌شود و هزینه‌های تعمیر و نگهداری نیز کاهش می‌یابد.
مهم‌ترین مزایای DST P110عبارت است از :
- دقت اندازه‌گیری±1% Total Error Band در کل محدوده دمای کاری
- پایداری عملکرد در طول زمان
- مقاومت بالا در برابر لرزش و شوک
- بدنه تمام استیل ضدزنگ با طراحی کاملاً آب‌بندی‌شده
- سازگار با انواع مبردهای رایج
- قابلیت تشخیص خطا (Self-Diagnostic) شامل قطع سیم، اتصال کوتاه و اختلال تغذیه
- قابلیت تشخیص خرابی سیم‌کشی (Harness Fault Detection)
- مناسب برای سخت‌ترین شرایط محیطی و کاربردهای صنعتی
این ویژگی‌ها باعث شده است بسیاری از تولیدکنندگان تجهیزات تبرید، سری DST را به عنوان سنسور استاندارد محصولات خود انتخاب کنند.

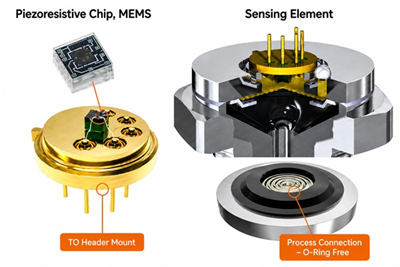

فناوری MEMS؛ راز دقت بالای سنسورهای DST
در قلب سنسورهای سری DST از فناوری استفاده شده است. در این فناوری، یک حسگر سیلیکونی بسیار دقیق تغییرات فشار را اندازه‌گیری کرده و مدار الکترونیکی داخلی آن را به یک سیگنال استاندارد برای کنترلر تبدیل می‌کند.
مزایای این فناوری عبارت‌اند از:
- دقت بسیار بالا
- سرعت پاسخگویی عالی
- پایداری طولانی‌مدت
- مقاومت بالا در برابر لرزش
- کاهش خطای اندازه‌گیری
- ابعاد کوچک و مصرف انرژی پایین
این ویژگی، پایداری بلندمدت سنسور را افزایش داده و دقت اندازه‌گیری آن را در طول عمر کاری حفظ می‌کند.

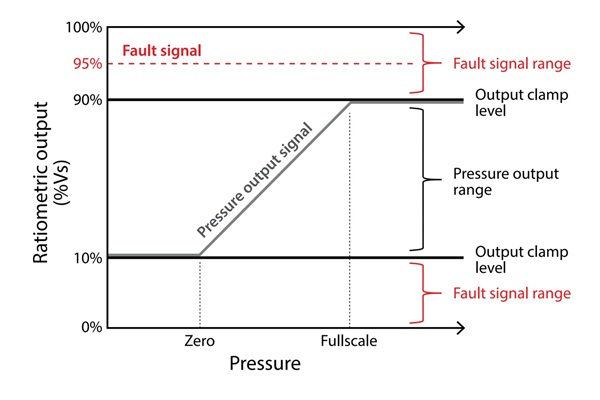

خروجی (Output) سنسور فشار Danfoss DST P110
سنسورDanfoss DST P110 از خروجیRatiometric بهره می‌برد و با ولتاژ تغذیه5V DC (±10%) کار می‌کند. در این نوع خروجی، ولتاژ سیگنال متناسب با ولتاژ تغذیه تغییر می‌کند؛ به‌گونه‌ای که خروجی سنسور در محدوده10 تا 90 درصد ولتاژ تغذیه قرار می‌گیرد. بنابراین، در صورتی که سنسور با ولتاژ 5 ولت تغذیه شود، سیگنال خروجی آن تقریباً در بازه0.5 تا 4.5 ولت خواهد بود.یکی از مزایای خروجیRatiometric این است که در صورت تغییرات جزئی ولتاژ تغذیه، خروجی سنسور نیز متناسب با همان تغییرات اصلاح می‌شود. این ویژگی باعث افزایش دقت اندازه‌گیری و کاهش خطاهای ناشی از نوسانات منبع تغذیه خواهد شد.
کنترل کیفیت و اعتبارسنجی عملکرد سنسور
دانفوس برای اطمینان از کیفیت و دوام سنسورهای فشارDST ، از روشTest-to-Failure استفاده می‌کند. در این آزمون، سنسور تا رسیدن به نقطه خرابی تحت شرایط کاری سخت قرار می‌گیرد تا نقاط ضعف احتمالی آن شناسایی شود. اطلاعات به‌دست‌آمده از این آزمایش‌ها، امکان بهینه‌سازی طراحی، افزایش قابلیت اطمینان و کاهش زمان توسعه محصول را فراهم می‌کند و تضمین می‌کند که سنسورهایDST در شرایط واقعی عملکردی پایدار و قابل اعتماد داشته باشند.
محدوده‌های اندازه‌گیری فشار
سنسورهای سری DST در رنج‌های مختلف فشار تولید می‌شوند تا بتوان از آن‌ها در کاربردهای متنوع استفاده کرد.
رنج‌های متداول عبارت‌اند از:
- 0 تا 10 بار
- 0 تا 15 بار
- 0 تا 20 بار
- 0 تا 30 بار
- 0 تا 32 بار
- 0 تا 50 بار
- 1- تا 12 بار
- 1- تا 34 بار
- 1- تا 49 بار
تنوع مدل‌ها باعث می‌شود تقریباً برای هر نوع سیستم تبرید، سنسور مناسبی در دسترس باشد.
هنگام خرید سنسور فشار DST به چه نکاتی توجه کنیم؟
انتخاب صحیح سنسور فشار، تأثیر مستقیمی بر عملکرد سیستم دارد. قبل از خرید بهتر است موارد زیر بررسی شوند:
- محدوده فشار مورد نیاز
- ولتاژ تغذیه
- نوع خروجی (ولتاژی یا جریانی) مورد نیاز
- نوع کانکتور
- نوع اتصال یا رزوه
- سازگاری با مبرد
- سازگاری با کنترلر
- شرایط محیط نصب
انتخاب نادرست هر یک از این موارد می‌تواند باعث کاهش دقت اندازه‌گیری یا عملکرد نامناسب سیستم شود.

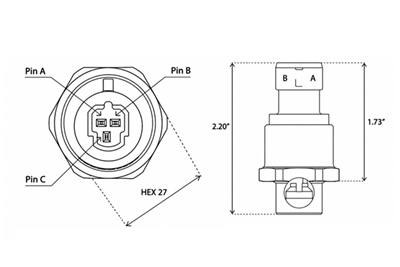

ابعاد و پین‌بندی سنسور فشار Danfoss DST P110
سنسور فشارDanfoss DST P110 با طراحی فشرده و استاندارد، به‌راحتی در انواع سیستم‌های تبرید و تهویه مطبوع نصب می‌شود. این سنسور از کانکتور Packard Metri-Pack سه پین استفاده می‌کند و با اتصال SAE Female Flare عرضه می‌شود که نصب سریع و آب‌بندی مطمئن را در مدار تبرید فراهم می‌کند.
پیکربندی پایه‌های الکتریکی (Pin Configuration) نیز به‌گونه‌ای طراحی شده است که اتصال به کنترلرهای الکترونیکی به‌سادگی انجام شود:
- Pin A : ولتاژ منفی تغذیه (Supply -)
- Pin B : ولتاژ مثبت تغذیه (Supply +)
- Pin C : سیگنال خروجی (Output)
همچنین، بدنه سنسور دارای آچارخور 27 میلی‌متری (HEX 27) است که نصب و باز کردن آن را با ابزارهای استاندارد آسان می‌کند. ابعاد مناسب و طراحی مکانیکی مقاوم، DST P110 را به گزینه‌ای ایده‌آل برای استفاده در چیلرها، هیت‌پمپ‌ها، سردخانه‌ها و سایر تجهیزات HVAC/R تبدیل کرده است.
خرید سنسور فشار Danfoss از AKO Control
AKO Control به‌عنوان تأمین‌کننده تخصصی تجهیزات اتوماسیون، تبرید و تهویه مطبوع، انواع سنسورهای فشار Danfoss را با تضمین اصالت کالا، مشاوره فنی تخصصی و پشتیبانی مهندسی در اختیار مشتریان قرار می‌دهد. کارشناسان فنی ما با بررسی شرایط کاری، نوع مبرد، محدوده فشار، نوع خروجی و کاربرد سیستم، مناسب‌ترین مدل سنسور را برای هر پروژه پیشنهاد می‌کنند تا بهترین عملکرد، بالاترین دقت اندازه‌گیری و بیشترین قابلیت اطمینان در سیستم حاصل شود. برای انتخاب و خرید سنسورهای فشار Danfoss DST، تیم فنی AKO Control آماده پاسخگویی به سؤالات و ارائه مناسب‌ترین راهکار برای پروژه شما است.
